BFYZ过电压抑制柜适用于3~35kV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜。

适用范围

       该抑制柜适用于发电、变电和用电企业的3～35KV电力系统，并可替代电压互感器柜、专用避雷器柜等。

工作原理

       抑制柜内采用我公司研制的专用元件――大容量综合过电压保护器，能够有效平缓过电压的上升前沿并削平电压尖峰，并能够耐受过电压产生的超大能量，该专用元件与本公司生产的过电压保护器及消弧柜的保护特性相匹配，可以全面消除系统过电压保护的死区。

      抑制柜在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

      当系统出现谐振，抑制柜智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点，用于报警，并快速实现液晶显示。

      抑制柜具有RS485或RS232接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。

技术数据

额定电压（kV）：3、6、10、20、35

额定频率（Hz）：50

2ms方波电流（A）：800至24000

智能微机装置参数：

电源电压：AC/DC 220V±10%

通讯接口：RS485或  RS232

            通讯协议：MODBUS

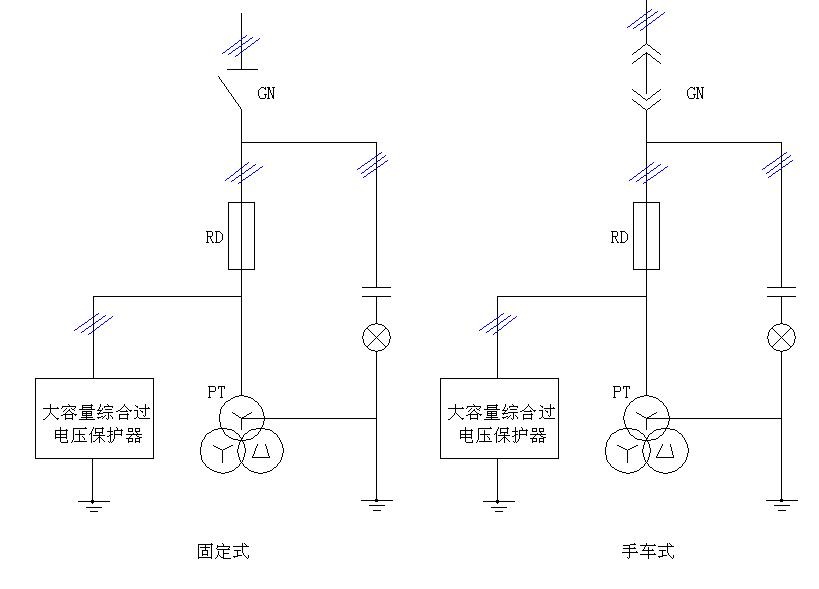

装置的一次原理接线图

      该装置分为固定式和手车式，一次原理接线如下图所示。该图可作为本装置的图标，表示在电气一次系统接线图中。

使用条件

•        环境温度：-30℃~ +60℃
•        大气压力：80 ~ 110 kPa
•        空气相对湿度：90%（25℃）、50%（40℃）
•        海拔高度：＜2000m，特殊情况可达4000m。
•        安装地点应具有防御风、雨、沙和防尘设施。
•        使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。

产品特点

•        该抑制柜是根据不同用户的系统参数进行设计生产；
•        消除系统过电压保护的死区；
•        能吸收大能量的系统过电压；
•        取代了PT柜，性价比高；
•        实时监测母线电压，具有带电显示功能；
•        模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
•        实时监控系统状态，对出现的异常运行状态做出准确判断，并及时输出相应的开    关量接点信号，用于报警；
•        工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
•        故障追忆功能，显示最近20次历史故障记录；
•        具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
•        双硬件看门狗电路确保软件运行的可靠性；

•        中文液晶显示，运行状态清晰，菜单式操作，方便易用。
